| 모델 번호: | GWM-038 |
| 모크: | 100 |
| 가격: | USD0.50~3.00 |
| 포장에 대한 세부 사항: | 통과 팔레트 |
| 지불 조건: | L/C (신용장), 전신환 |

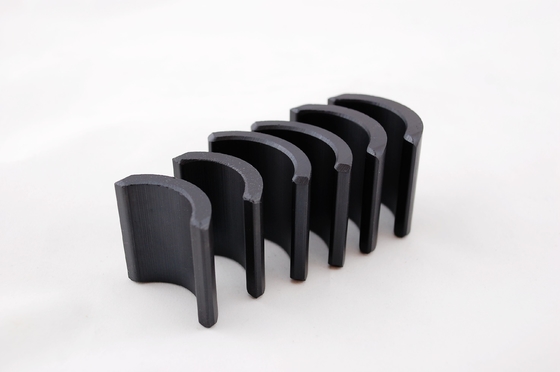

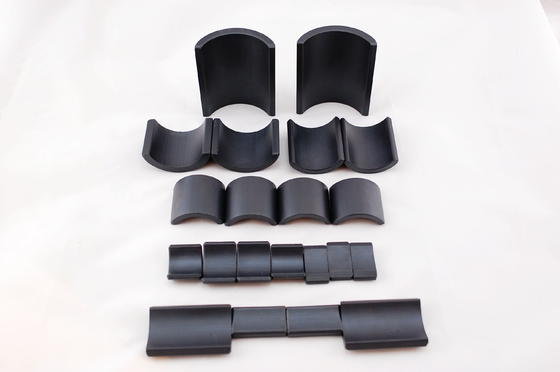

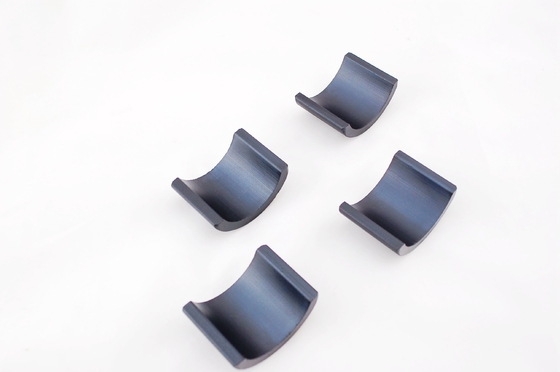

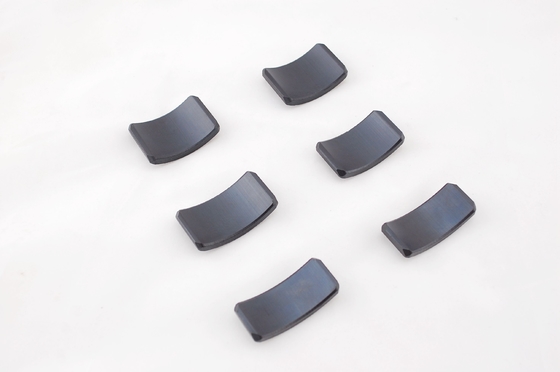

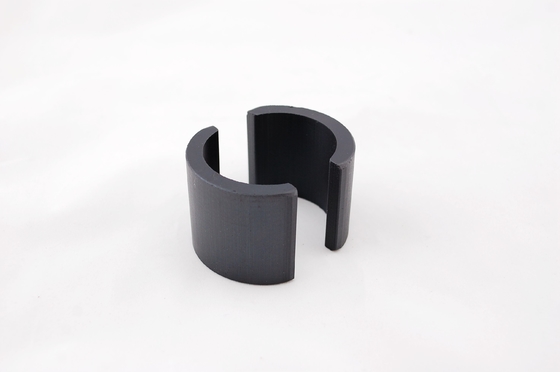

높은 성능의 아크 세멘트 자석 Y35~Y40/FB9B/HF32/32 전기 모터에서 적용
제품 설명
페리트 아크 세그먼트 자석, 페리트 아크 자석으로도 알려져 있으며, 페리트라는 세라믹 물질로 만든 영구 자석의 일종이다.페리트 자석은 철산화물 (Fe2O3) 와 스트론슘 (Sr) 또는 바륨 (Ba) 과 같은 다른 원소들로 구성됩니다.그들은 저렴한 비용, 높은 강제력, 그리고 비자극화에 대한 뛰어난 저항력으로 알려져 있습니다.
아크 세그먼트 자석은 곡선 또는 아크 모양의 자석의 특정 모양을 의미합니다. 이러한 자석은 일반적으로 곡선 또는 원형 자석장이 필요한 응용 프로그램에서 사용됩니다.예를 들어 전기 모터, 발전기, 스피커, 그리고 자기 분리기.
페리트 아크 세그먼트 자석은 페리트 자석 물질을 원하는 모양으로 합성하여 제조됩니다.합금 과정 에는 분말 된 페리트 물질 을 밀집 하여 폼 으로 만들고 그 다음 고온 에 가열 하여 입자 들 을 합쳐 주는 과정 이 포함 된다합성 후, 자석은 최종 자기 상태로 자석화됩니다.
페리트 자석은 네오디?? 자석과 같은 다른 종류의 자석에 비해 상대적으로 낮은 자기 에너지를 가지고 있습니다. 그러나 그들은 비용 효율성 측면에서 장점을 제공합니다.온도 안정성페리트 아크 세그먼트 자석은 저렴한 가격과 많은 응용 분야에서 만족스러운 성능으로 인해 다양한 산업 분야에서 널리 사용됩니다.
| 등급 | Br | Hcb | Hcj | (BH) 최대 | 비슷한 등급 | ||||||
| SJ/T104 | mT | Gs | kA/m | 오 | kA/m | 오 | kJ/m3 | MGOe | 일본 | 미국 | 독일 |
| 2016년 10월 | TDK | MMPA | HF | ||||||||
| Y8T | 200~235 | 2000년~2350년 | 125-160 | 1570-2010년 | 210-280 | 2640~3520 | 6.5-9.5 | 0.82-119 | FB1A | C1 | HF8/22 |
| Y25 | 360-400 | 3600-4000 | 135-170 | 1700~2140 | 140-200 | 1760-2520년 | 22.5-280 | 2.83-352 | HF24/16 | ||
| Y26H-1 | 360~390 | 3600-3900 | 200~250 | 2520-3140 | 225-255 | 2830-3200 | 23.0-28.0 | 2.89-3.52 | FB3X | HF24/23 | |
| Y28 | 370-400 | 3700-4000 | 175-210 | 2200-2640 | 180~220 | 2260-2760 | 260.0-300 | 3.27-377 | C5 | HF26/18 | |
| Y28H-1 | 380-400 | 3800-4000 | 240~260 | 3015-3270 | 250-280 | 3140~3520 | 270.0-300 | 3.39-3.77 | FB3G | C8 | HF28/26 |
| Y28H-2 | 360~380 | 3600-3800 | 271-295 | 3405-3705 | 382-405 | 4800-5090 | 26.0-28.5 | 3.27-358 | FB6E | C9 | HF24/35 |
| Y30H-1 | 380-400 | 3800-4000 | 230~275 | 2890-3450 | 235-290 | 2950-3650 | 270.0-31.5 | 3.39-3.96 | FB3N | HF28/24 | |
| Y30H-2 | 395-415 | 3950-4150 | 275-300 | 3450-3770 | 310-335 | 3900-4210 | 27.0-320 | 3.39-4.02 | (FB5DH) | C10(C8A) | HF28/30 |
| Y32 | 400~420 | 4000-4200 | 160~190 | 2010~2400 | 165-195 | 2080~2450 | 300.0-335 | 3.77-421 | FB4A | HF30/16 | |
| Y32H-1 | 400~420 | 4000-4200 | 190~230 | 2400-2900 | 230~250 | 2900-3140 | 31.5-350 | 3.96-440 | HF32/17 | ||
| Y32H-2 | 400-440 | 4000-4400 | 224-240 | 2800-3020 | 230~250 | 2900-3140 | 310.0-34.0 | 3.89-4.27 | FB4D | HF30/26 | |
| Y33 | 410-430 | 4100-4300 | 220~250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-350 | 3.96-440 | HF32/22 | ||
| Y33H | 410-430 | 4100-4300 | 250~270 | 3140-3400 | 250-275 | 3140~3450 | 31.5-350 | 3.96-440 | (FB5D) | HF32/25 | |
| Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580~3960 | 305-335 | 3830-4210 | 31.8-350 | 40.0-4.40 | FB6B | C12 | HF30/32 |
| Y34 | 420-440 | 4200-4400 | 250-280 | 3140~3520 | 260-290 | 3270-3650 | 32.5-36.0 | 40.08-4.52 | C8B | HF32/26 | |
| Y35 | 430-450 | 4300-4500 | 230~260 | 2900-3270 | 240~270 | 3015-3400 | 33.1-382 | 4.16-4.80 | FB5N | C11 ((C8C) | |
| Y36 | 430-450 | 4300-4500 | 260-290 | 3270-3650 | 265-295 | 3330-3705 | 35.1-383 | 4.41-4.81 | FB6N | HF34/30 | |
| Y38 | 440-460 | 4400-4600 | 285-315 | 3580~3960 | 295-325 | 3705~4090 | 36.6-40.6 | 4.60-510 | |||
| Y40 | 440-460 | 4400-4600 | 315-345 | 3960-4340 | 320~350 | 4020-4400 | 37.6-41.6 | 4.72-5.23 | FB9B | HF35/34 | |
| Y41 | 450~470 | 4500-4700 | 245-275 | 3080-3460 | 255-285 | 3200~3580 | 380.0-420 | 4.77-528 | FB9N | ||
| Y41H | 450~470 | 4500-4700 | 315-345 | 3960-4340 | 385-415 | 4850-5220 | 38.5-42.5 | 4.84-534 | FB12H | ||
| Y42 | 460-480 | 4600-4800 | 315-335 | 3960-4210 | 355-385 | 4460-4850 | 400.0-44.0 | 50.03-5.53 | FB12B | ||
| Y42H | 460-480 | 4600-4800 | 325-345 | 4080-4340 | 400-440 | 5020-5530 | 400.0-44.0 | 50.03-5.53 | FB14H | ||
| Y43 | 465-485 | 4650-4850 | 330-350 | 4150-4400 | 350~390 | 4400-4900 | 40.5-455 | 5.09-572 | FB13B | ||
생산 흐름 차트
적용
페리트 활 부분 자석은 구부러진 또는 활 모양의 자기장이 필요한 다양한 응용 분야에서 널리 사용됩니다. 이러한 자석은 일반적으로 세라믹 페리트 재료로 만들어집니다.고 강압력과 저렴한 비용의 영구 자석의 일종입니다.다음은 페리트 아크 세그먼트 자석의 몇 가지 일반적인 응용 프로그램입니다:
전기 모터 및 발전기: 페리트 활 세그먼트 자석은 전기 모터 및 발전기에서 전기 에너지를 기계 에너지로 변환하고 그 반대의 경우 사용됩니다.그들은 종종 분량 소력 모터에서 발견됩니다., 자동차 앞창기 와이퍼 모터, 그리고 작은 가전.
자동차 애플리케이션: 페리트 아크 세그먼트 자석은 전기 서버 스티어링 시스템, 센서 및 액추에이터와 같은 자동차 부품에서 찾을 수 있습니다.또한 자동차 스피커 및 오디오 시스템에도 사용됩니다..
자기 분리기: 이 자석은 식품 제품, 의약품 및 대용품과 같은 다양한 재료에서 철성 오염 물질을 제거하기 위해 자기 분리기에 사용됩니다.활 모양은 자기 입자를 효율적으로 분리하고 수집 할 수 있습니다..
울음소리장: 페리트 아크 세그먼트 자석 은 전기 신호 를 기계적 진동 으로 변환 함 으로 인해 소리 를 생성 하기 위해 울음소리장 의 자석 에 사용 된다.그들은 음성 코일과 상호 작용하기 위해 강한 자기장을 제공합니다, 스피커 대막의 움직임을 초래합니다.
자기 공명 영상 (MRI): MRI 기계에서는 정적 자기장 시스템의 일부로 페리트 아크 세그먼트 자석이 사용됩니다.이 자석 은 환자 의 몸 안 의 양성자 를 정렬 하기 위해 강력 하고 균일 한 자기장 을 만들어 냅니다의학적 진단에 필요한 상세한 영상을 생산할 수 있게 합니다.
자기 결합: 페리트 활 부분 자석은 자기 결합에 사용됩니다. 두 회전 샤프트 사이의 토크를 물리적인 접촉없이 전송하는 데 사용됩니다.그들은 일반적으로 펌프에 사용됩니다., 믹서기, 그리고 밀폐되고 누출 방지 연결이 필요한 다른 산업 기계.
자기 센서: 아크 세그먼트 자석은 속도 센서, 위치 센서 및 근접 센서와 같은 다양한 자기 감지 응용 프로그램에서 사용할 수 있습니다.그것들은 물체의 위치나 움직임을 측정하기 위해 홀 효과 센서나 자기 저항 센서들에 의해 감지될 수 있는 자기장을 제공한다..
자기적 잠금 및 닫기: 페리트 아크 세그먼트 자석은 안전 자기적 보유 힘을 제공하기 위해 잠금 및 닫기에 사용됩니다. 그들은 일반적으로 캐비닛 문, 게이트, 도구 상자,및 접근 제어 시스템.
이것은 페리트 아크 세그먼트 자석이 사용되는 많은 응용 프로그램의 몇 가지 예입니다. 그들의 저렴성, 내구성,그리고 다재다능성 때문에 다양한 산업과 장치에 적합합니다..
생산 능력 및 인증
ISO9001 인증과 함께:2008, IATF 16949, 우리는 안정적인 품질과 합리적인 가격으로 해외 시장에 자석의 80%를 제공합니다. 우리의 생산 능력은 생산에 대한 요구 사항을 충족 할 수있는 1500t / 월입니다.
페리트 acr semgnet 자석은 자석 성능에 대한 요청을 충족 할 수 없다면 우리는 또한 참조를 위해 훨씬 더 높은 전력 물질 네오디미움과 SmCo 자석을 제공 할 수 있습니다.
|
|
